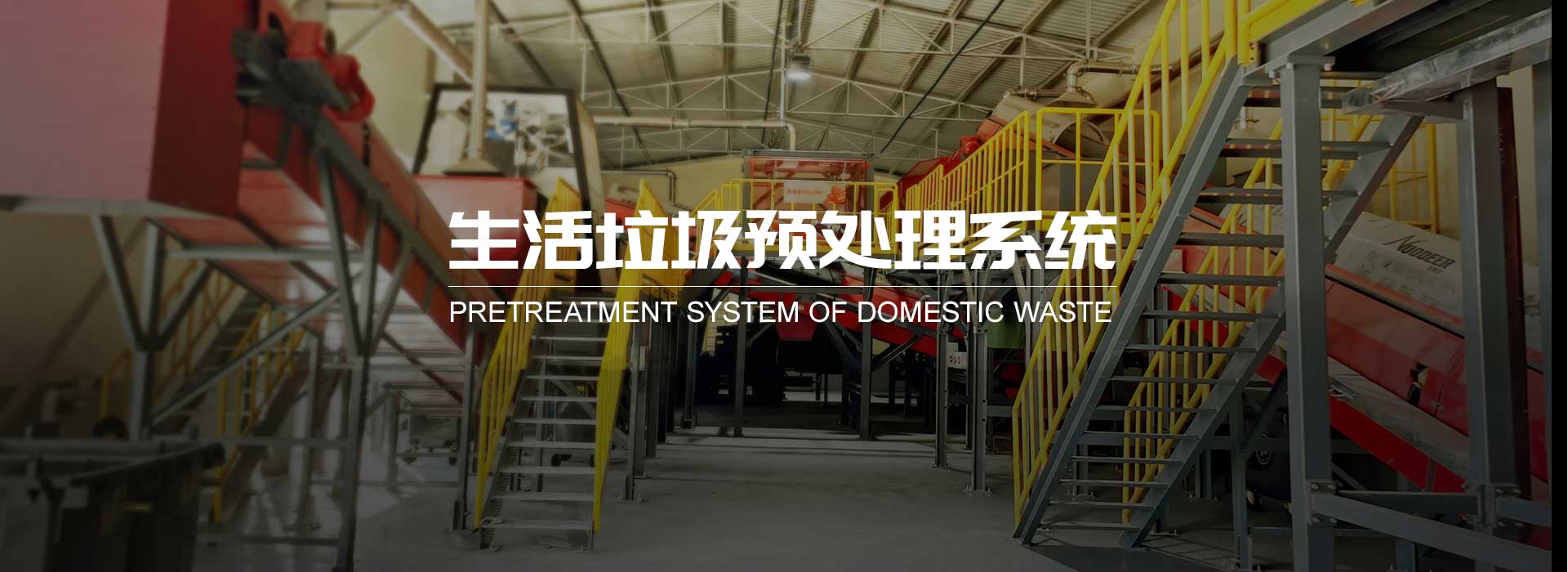

生活垃圾預處理系統

Pretreatment System of Domestic Waste

根據中華人民共和國生態環境部發布的《2020年全國大、中城市固體廢物污染環境防治年報》,城市生活垃圾是產生量最大的城市固體,196個大、中城市共產生23560.2萬噸生活垃圾。其中約50%的城市生活垃圾被直接填埋,另有約45%的城市生活垃圾采用焚燒處理方式。

然而,城市混合生活垃圾中含有大量可以回收利用的飲料瓶、金屬、紙皮等可再生資源;其二以廚余垃圾為主的易腐垃圾含量占比高達40-60%,可作為生物質能源進行利用;其三當中占比大的為高熱值可燃物,可制備成為“可替代燃料(RDF、SRF)”以減少燃煤使用。

斯瑞德生活垃圾預處理系統

因此,自2017年起國家、省、市等各層級均在努力推進垃圾分類,其中以“四分法”為主流:將混合生活垃圾分為“可回收垃圾”、“有害垃圾”、“廚余垃圾”和“其他垃圾”。當前中國已經明確提出了“碳中和”、“碳達峰”的愿景和目標,其中采用可替代燃料是降低二氧化碳排放的途徑之一。

斯瑞德作為深耕固廢預處理設備行業超10年的固體廢棄物預處理設備提供商,圍繞“可回收物分揀”、“有機質提取”、“可燃物制備RDF/SRF”三大混合生活垃圾/其他垃圾預處理目標,可以提供成熟可靠的工藝、系統及設備。

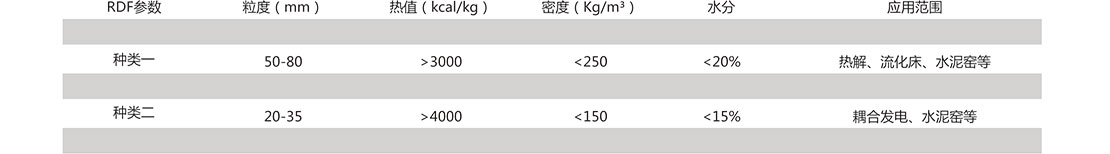

常見的替代燃料熱值表如圖所示:

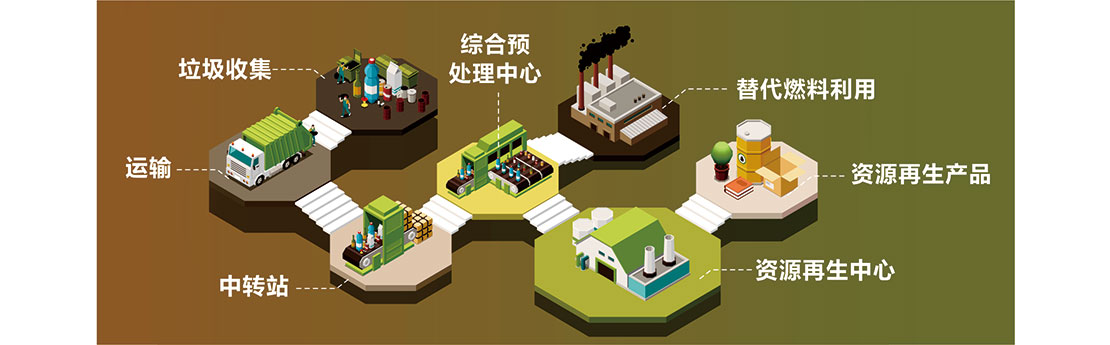

斯瑞德生活垃圾處理系統

斯瑞德生活垃圾預處理系統

斯瑞德生活垃圾預處理方案

SRF制備預處理方案

可回收物分揀預處理方案

有機質提取預處理方案

一、SRF制備預處理方案

該預處理線的最終產物只有三種:粒徑95%小于60mm的優質替代燃料(SRF)、以無機物為主的替代原料、可回收鐵。整個處理過程高自動化,物料兼容性好無懼大件垃圾、彈簧床墊等異物,核心的破碎機和分選設備穩定度高,制備成本低。

斯瑞德生活垃圾預處理系統

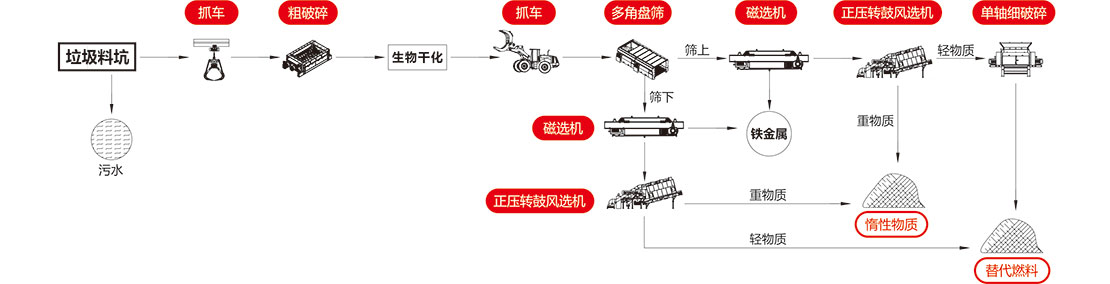

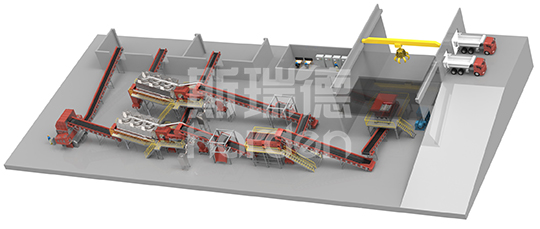

替代燃料制備預處理方案工藝圖如下:

斯瑞德生活垃圾預處理系統

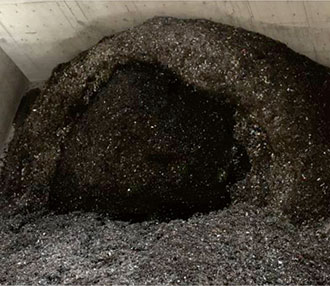

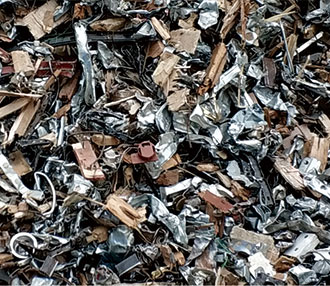

產物如下:


二、可回收物分揀預處理方案

該預處理線以實現可回收物回收利用為目標,破袋機既可以保證包裝袋的高破袋率,又大程度上保證塑料瓶、玻璃瓶、紙皮等高價值可回收物的完整性,配合AI機器人、光選機和人工分揀等方式實現可回收物的高回收率。



可回收物分揀預處理方案工藝圖如下:

斯瑞德生活垃圾預處理系統

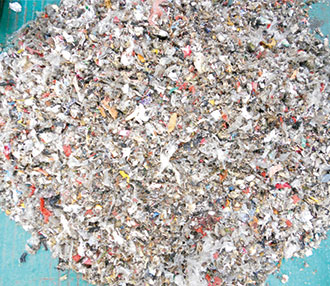

產物如下:

三、有機質提取預處理方案

未分類的原始生活垃圾中30-40%為廚余垃圾,廚余垃圾作為優質的可再生生物質,其循壞利用有利于“碳中和”和“碳達峰”目標的實現。該處理線采用盤篩分選配合先進的“制漿分離機”實現有機質的有效分離和回收。

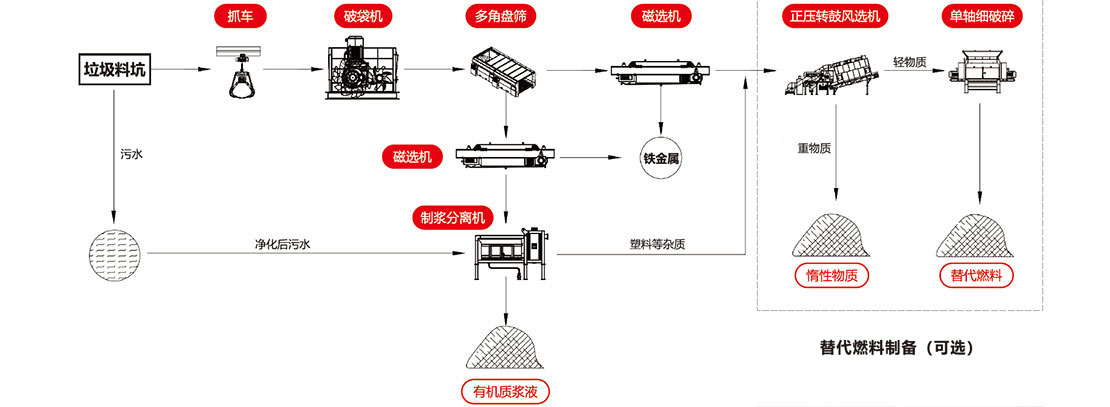

有機質提取預處理方案工藝圖如下:

斯瑞德生活垃圾預處理系統

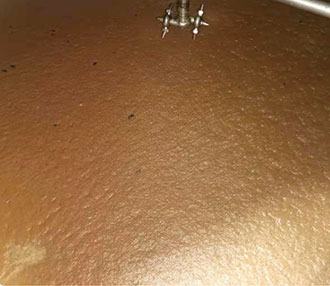

產物如下:


生活垃圾預處理核心設備展示

Product Parameters

生活垃圾預處理系統設備

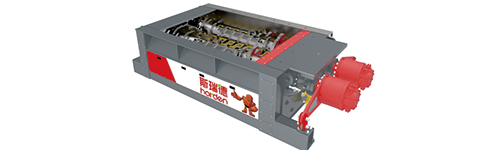

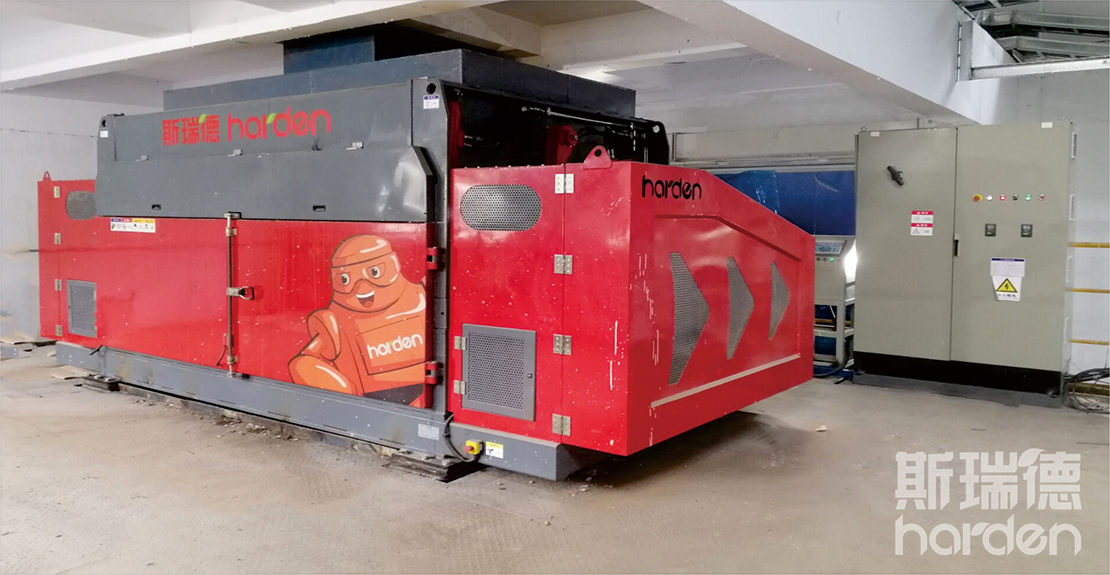

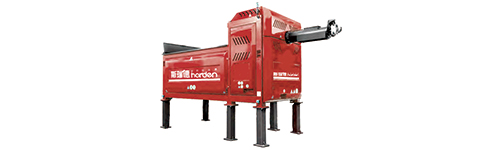

大產量液壓粗破碎機

大產量液壓破袋機采用開放式破碎理念,前端無需給料機可以直接抓斗上料,產量可以高達80噸每小時;多種刀型、多套運行程序可選,能夠滿足生活垃圾不同粒度的破碎需求,特別是可以做到物料尺寸的均勻化,保證后續分選效果;物料兼容性非常高,無懼任何金屬、彈簧床墊、石塊、棉被等大件物品,能夠保證長時間順暢運行;維護簡單,磨損后無需拆卸主軸,直接在線涂焊,單噸生產成本低;

生活垃圾預處理系統設備

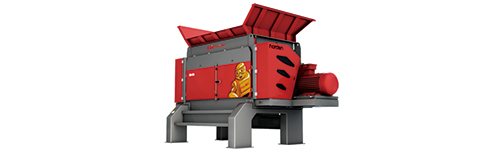

大型RDF單軸破碎機

大直徑、厚壁無縫管主軸,動力系統配置有大皮帶輪,主軸和大皮帶輪能夠存儲大量能量,保證高限切削力和破碎過程的平穩;專利設計密排刀粒排刀結構,保證輕質物料的大產量;專利刀具設計,便捷調整動刀與定刀的切削間隙,保證破碎效果并節省能量;液壓驅動下開式篩網架,人工便捷更換不同網孔的篩網可控制出料尺寸;內置液壓驅動推料器,智能變速、變壓,與主軸負載聯動控制,避免卡機;專利設計長壽命刀??蓳Q面使用四次,節約更換刀具的成本;

生活垃圾預處理系統設備

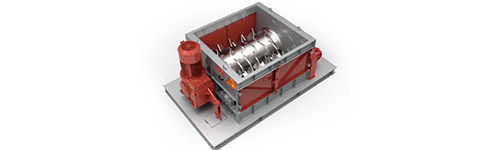

有機質分離制漿機

垂直分離理念,有機質分離率可達99.5%以上,且雜質出料含水率低;物料接納度高,金屬等雜質可直接進入制漿機;配置有強制螺旋喂料和雜質出料控制螺旋,能夠有效控制機器運行平穩;配置自動進水系統,能夠控制進水量,達到調節有機質含水量的目的,以適應后端發酵工藝的需求;多種有機質篩網孔孔徑可選,以滿足不同發酵系統的需求;耐磨合金刀具,經久耐磨;

生活垃圾預處理系統設備

防纏防堵多角盤動力篩

針對混合生活垃圾采用多角盤設計,網孔始終處于動態變化過程中,有效防止有機質堵塞網孔;專利防纏繞外環阻轉設計,有效避免柔性物料纏繞主軸;專利防卡料多層隔套設計,有效避免硬物掉入網孔內,引起的卡機;配置變頻器,主軸轉速可調,從而一定程度上通過調節轉速達到小范圍調節網孔尺寸的目的;相比滾筒篩更加節能有效,產能80t/h的情況下,功率低至15Kw;

生活垃圾預處理系統設備

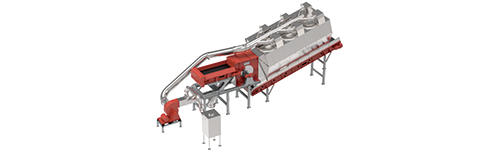

智能轉鼓風選機

先進的轉鼓輔助輕、重物質分離原理,分選精度高、產能大;風選風量、進料皮帶位置、分離室角度等多個參數可調,針對不同的物料,均可以找到適合風選參數;轉鼓設置有自動清潔結構,防止轉鼓粘料和掛料;配置有高性能風機,節能效率;

生活垃圾預處理系統設備

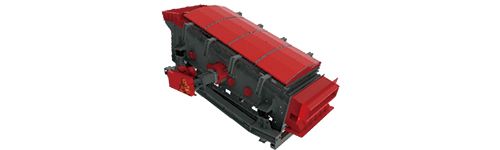

3D篩

適應多種物料,篩分質量高 ;分層結構設計,保證篩分尺寸 ;馳張篩面無螺栓固定,避免無謂清潔 ;雙層篩面設計,節省設備及布置空間 ;篩面物料松散均勻,通過性能好;篩網無螺絲安裝,更換快速簡單。

生活垃圾預處理系統設備

破袋機

主動撕扯大軸與喂料小軸相互嚙合的破袋原理,保證所有物料須經過破袋后才能通過;專利小軸托料和鉤扯結構,保證高破袋率;高破袋率的同時盡量避免破壞塑料瓶等可回收物;小軸過載自動避讓功能,遇到不能撕扯斷并通過的異物,能夠自動避讓卸料,有效避免卡機;

生活垃圾預處理系統設備

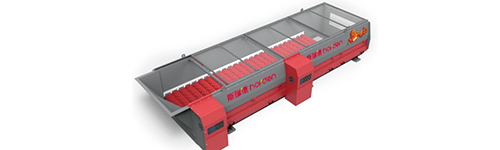

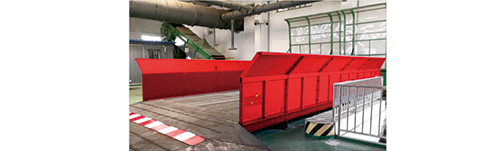

步進給料機

步進給料機承載力大,可作為儲料箱使用,寬度可達4m,長度可達10m, 堆高可達2.5m;液壓驅動,穩定性、連續性好;可配合勻料器使用,布料均勻,給料連續;

生活垃圾預處理系統設備

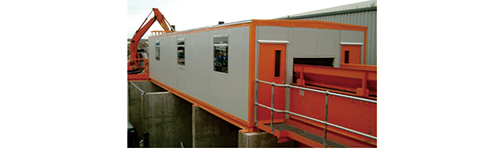

分揀室

負壓除塵換氣,保證人工智能工作環境;隔音設計,防止噪聲污染;人工分選VS智能機器;

生活垃圾預處理系統設備

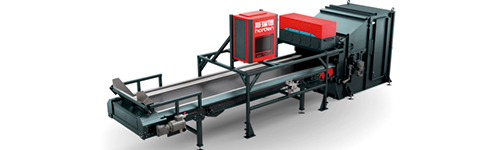

光選機

多功能的光電分選設備,使用靈活、性能高效,廣泛適用于混合塑料瓶、混合包裝材料、城市生活垃圾、建筑和裝修垃圾、混合廢紙等的分選。
